Wariant ekonomiczny

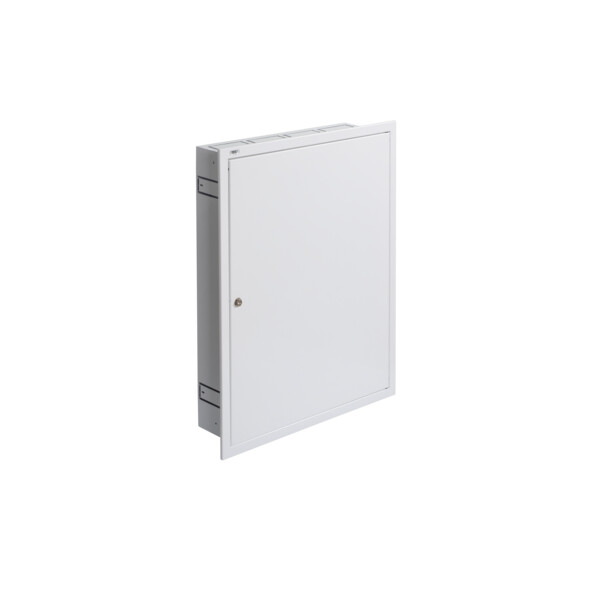

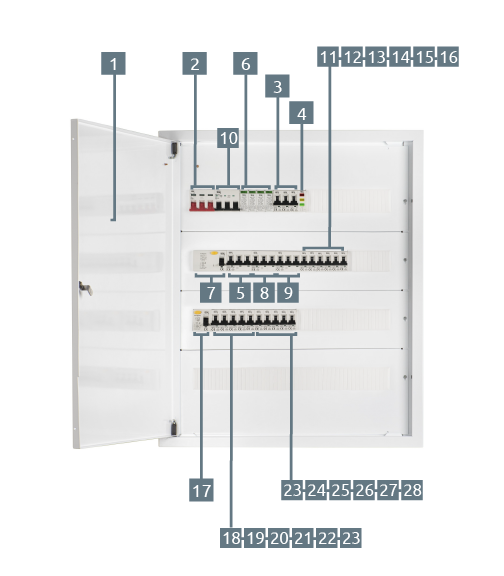

• Rozdzielnica ta zapewnia zasilanie domu z przygotowaną instalacją trójfazową. Podstawą rozdziału energii w tej instalacji jest obudowa rozdzielnicy elektrycznej KP-DB-I-MF-424. Obudowa wykonana jest z metalu i służy do zabudowy podtynkowej, co oznacza że po zamontowaniu jest zlicowana ze ścianą. Tą rozdzielnicę można zabudować w maksymalnie 96 aparatów jednomodułowych. W tej rozdzielnicy zabudowane są komponenty łączeniowe i zabezpieczające instalację i urządzenia, a przede wszystkim jej użytkowników przed stanami awaryjnymi takimi jak przeciążenia, zwarcia i upływy prądu z instalacji (porażenie ciała ludzkiego jest efektem takiego upływu).

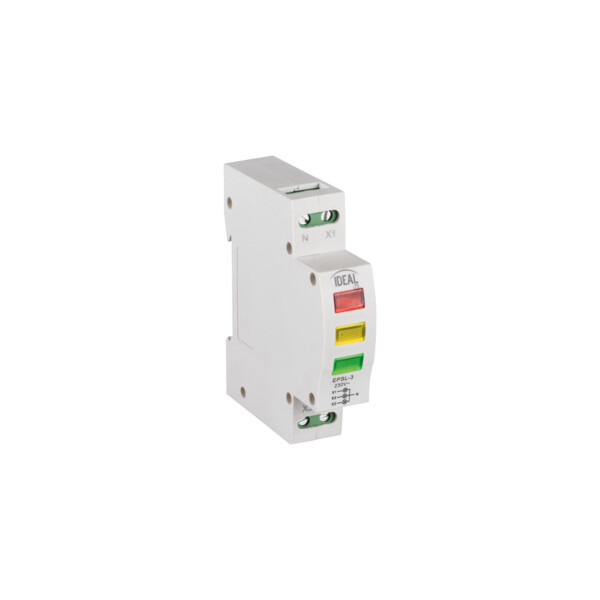

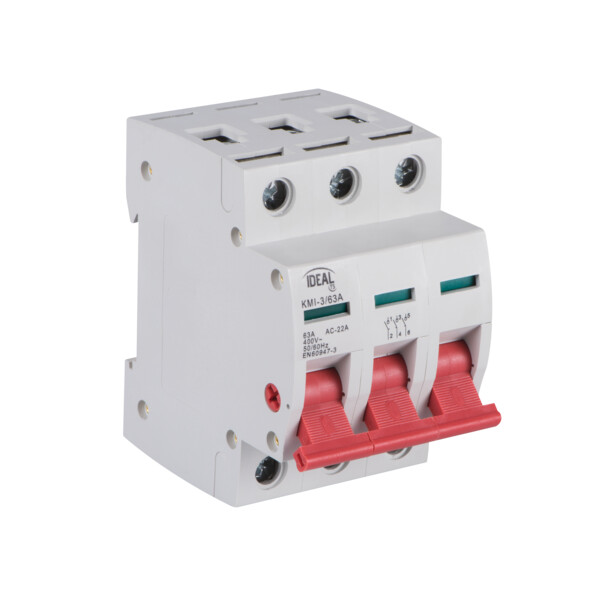

• Rozdzielnica domowa w wariancie ekonomicznym zawiera główny aparat rozłączający całą instalację - rozłącznik izolacyjny KMI. Dzięki temu urządzeniu, użytkownik może odciąć zasilanie całej instalacji np. w przypadku potrzeby prac modernizacyjnych. W rozdzielnicy również zaplanowano możliwość wzrokowego sprawdzenia czy instalacja jest pod napięciem - dzięki trójfazowemu wskaźnikowi obecności napięcia KLI.

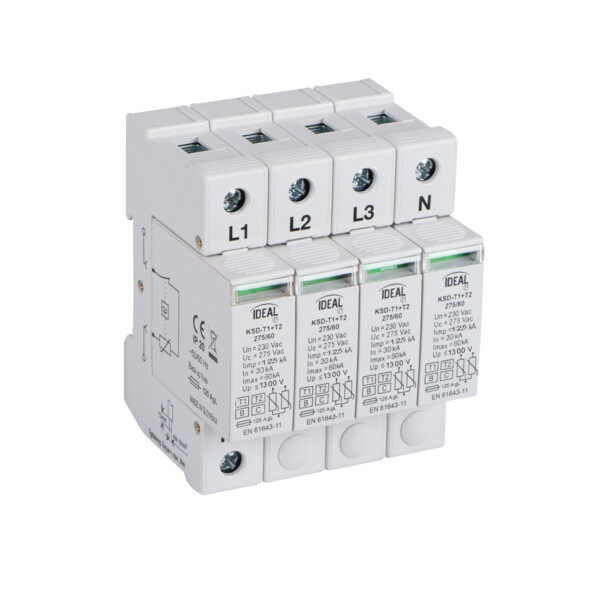

• W tej wersji rozdzielnicy przewidziano montaż głównego zabezpieczenia przed przepięciami (np. pochodzącymi z wyładowań atmosferycznych) w postaci aparatu KSD-T1T2 275/240 3P+N. Jest to ochronnik w wykonaniu warystorowym dla klasy T1 i T2.

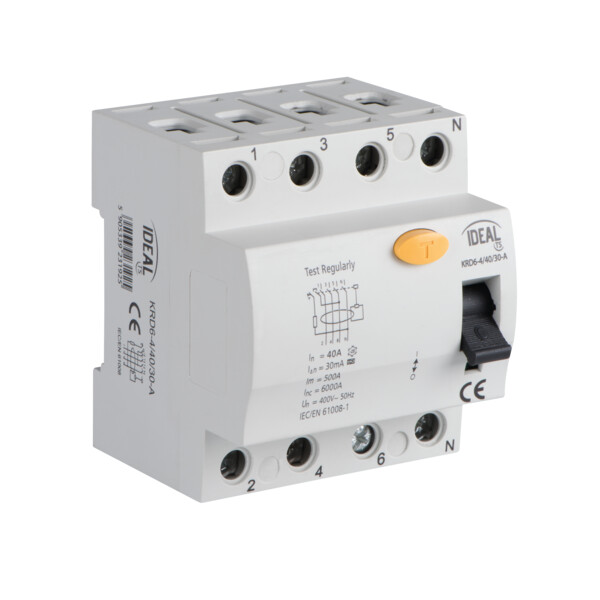

• Ten wariant instalacji elektrycznej zawiera podział na dwie sekcje zabezpieczeń przed porażeniem czyli zastosowano dwa wyłączniki różnicowo-prądowe. Główne zabezpieczenie przed porażeniem to wyłącznik trójfazowy KRD6-4/40/30-A obejmujący swoją ochroną pokoje, kuchnię i sypialnię. To zabezpieczenie ma parametry prądu znamionowego rzędu czterdziestu amper (In=40A) oraz z prądu upływu o wartości trzydziestu miliamper (Id=30mA). Obydwa parametry są powszechnie spotykane w podobnych instalacjach, a zabezpieczenie upływu zgodne z obowiązującymi normami prawa budowlanego w odniesieniu do instalacji elektrycznej. Drugi obwód ochrony przed porażeniem to KRD6-2/25/30-A i podobnie jak powyżej parametry tego aparatu są zgodne z obowiązującymi wymaganiami norm budowlanych.
• Zabezpieczenie obwodów gniazd zasilających (wtyczkowych) w każdym z pomieszczeń kuchni, sypialni czy pokoi mieszkalnych to wyłączniki nadmiarowo-prądowe o charakterystyce B oraz prądzie znamionowym równym szesnaście amper (In=16A) KMB6-B16/1. Oddzielne zabezpieczenie instalacji oświetleniowej - w każdej z wspomnianych stref - zrealizowane jest przez zastosowanie wyłącznika nadmiarowego o charakterystyce B oraz o prądzie znamionowym dziesięciu amper (In=10A) KMB6-B10/1.
• W tym wariancie instalacji przewidziano trzy specjalne zabezpieczenia nadmiarowo-prądowe do obwodów trójfazowych: pierwsze z nich to zabezpieczenie obwodu kuchni indukcyjnej za pomocą aparatu KMB6-C20/3 (prąd znamionowy In=20A oraz charakterystyka "C"), kolejne dwa to wyłączniki KMB6-B16/3 do obwodów rekuperacji oraz gniazda wtyczkowego trójfazowego (tzw. "siłowego") w garażu.
