Wariant premium

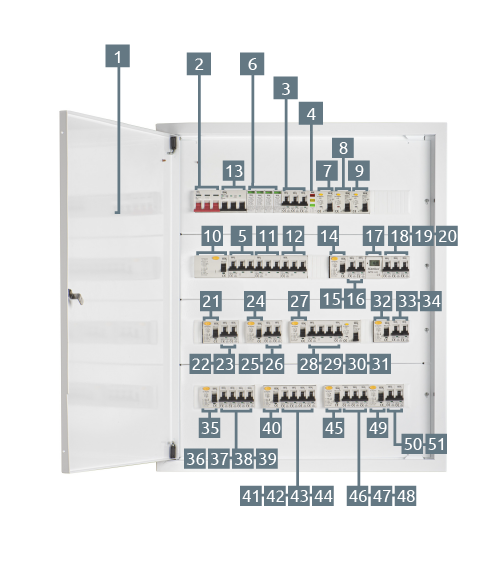

lp. Funkcja Kod

1 Obudowa aparatów elektrycznych 32641

2 Główny rozłącznik 23233

3 Zabezpieczenie sygnalizacji napięcia 23156

4 Sygnalizacja obecności napięcia 32893

5 Zabezpieczenie ochronnika przepięciowego 23154

6 Ochrona przed przepięciami w instalacji (Typ T1T2) 23920

7 Zabezpieczenie obwodów rolet (kuchnia, salon) 23212

8 Zabezpieczenie obwodów rolet (pokój 1,2) 23212

9 Gniazdo "IP65" podjazd przed garażem 23212

10 Główne zabezpieczenie przed porażeniem 23192

11 Zabezpieczenie obwodu płyty indukcyjnej (trzyfazowej) 23150

12 Zabezpieczenie gniazda "siła" 16A/400V w garażu 23149

13 Zabezpieczenie obwodów rekuperacji 23149

14 Zabezpieczenie przed porażeniem 23188

15 Gniazdo Taras "1" 23140

16 Gniazdo Taras "2" 23140

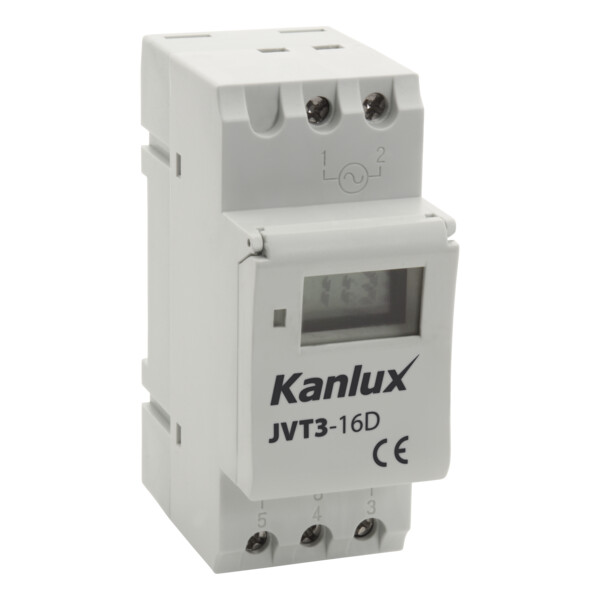

17 Sterowanie oświetleniem zewnętrznym - zgodnie z wschodem zachodem słońca 18721

18 Oświetlenie Taras "1" 23141

19 Oświetlenie Taras "1" 23141

20 Oświetlenie "Ogród" 23141

21 Zabezpieczenie przed porażeniem 23188

22 Zabezpieczenie gniazd zasilających kotłownia 23140

23 Zabezpieczenie obwodów oświetlenia w kotłowni 23141

24 Zabezpieczenie przed porażeniem 23188

25 Zabezpieczenie obwodów gniazd 16A/230V wiatrołap 23140

26 Zabezpieczenie obwodów oświetlenia w wiatrołapie 23141

27 Zabezpieczenie przed porażeniem 23188

28 Zabezpieczenie gniazd 16A/230V w kuchni 23140

29 Zabezpieczenie gniazd 16A/230V w kuchni 23140

30 Zabezpieczenie obwodów oświetlenia w kuchni - światło główne 23141

31 Zabezpieczenie obwodów oświetlenia w kuchni - podświetlenie blatu 23141

32 Zabezpieczenie przed porażeniem (łazienka) 23194

33 zabezpieczenie gniazd zasilających 16A/230V w łazience 23140

34 Zabezpieczenie obwodów oświetlenia w łazience 23141

35 Zabezpieczenie przed porażeniem 23188

36 Zabezpieczenie gniazd 16A/230V w salonie 23140

37 Zabezpieczenie gniazd sprzętu RTV (salon) 23140

38 Zabezpieczenie obwodów oświetlenia głównego w salonie 23141

39 Zabezpieczenie obwodów oświetlenia w salonie (kinkiety) 23141

40 Zabezpieczenie przed porażeniem 23188

41 Zabezpieczenie gniazd 16A/230V w pokoju "1" 23140

42 Zabezpieczenie gniazd 16A/230V w pokoju "1" 23140

43 Zabezpieczenie obwodów oświetlenia głównego w pokoju "1" 23141

44 Zabezpieczenie obwodów oświetlenia w pokoju "1" (kinkiet) 23141

45 Zabezpieczenie przed porażeniem 23188

46 Zabezpieczenie gniazd 16A/230V w pokoju "2" 23140

47 Zabezpieczenie gniazd 16A/230V w pokoju "2" 23140

48 Zabezpieczenie obwodów oświetlenia głównego w pokoju "2" 23141

49 Zabezpieczenie przed porażeniem 23188

50 Zabezpieczenie gniazd zasilających 16A/230V garaż 23140

51 Zabezpieczenie obwodów oświetlenia w garażu 23141

Obudowa aparatów elektrycznych

Główny rozłącznik

Zabezpieczenie sygnalizacji napięcia

Sygnalizacja obecności napięcia

Zabezpieczenie ochronnika przepięciowego

Ochrona przed przepięciami w instalacji (Typ T1T2)

Zabezpieczenie obwodów rolet (kuchnia, salon)

Zabezpieczenie obwodów rolet (pokój 1,2)

Gniazdo "IP65" podjazd przed garażem

Główne zabezpieczenie przed porażeniem

Zabezpieczenie obwodu płyty indukcyjnej (trzyfazowej)

Zabezpieczenie gniazda "siła" 16A/400V w garażu

Zabezpieczenie obwodów rekuperacji

Zabezpieczenie przed porażeniem

Gniazdo Taras "1"

Gniazdo Taras "2"

Sterowanie oświetleniem zewnętrznym - zgodnie z wschodem zachodem słońca

Oświetlenie Taras "1"

Oświetlenie "Ogród"

Zabezpieczenie przed porażeniem

Zabezpieczenie gniazd zasilających kotłownia

Zabezpieczenie obwodów oświetlenia w kotłowni

Zabezpieczenie przed porażeniem

Zabezpieczenie obwodów gniazd 16A/230V wiatrołap

Zabezpieczenie obwodów oświetlenia w wiatrołapie

Zabezpieczenie przed porażeniem

Zabezpieczenie gniazd 16A/230V w kuchni

Zabezpieczenie obwodów oświetlenia w kuchni - światło główne

Zabezpieczenie obwodów oświetlenia w kuchni - podświetlenie blatu

Zabezpieczenie przed porażeniem (łazienka)

zabezpieczenie gniazd zasilających 16A/230V w łazience

Zabezpieczenie obwodów oświetlenia w łazience

Zabezpieczenie przed porażeniem

Zabezpieczenie gniazd 16A/230V w salonie

Zabezpieczenie gniazd sprzętu RTV (salon)

Zabezpieczenie obwodów oświetlenia głównego w salonie

Zabezpieczenie obwodów oświetlenia w salonie (kinkiety)

Zabezpieczenie przed porażeniem

Zabezpieczenie gniazd 16A/230V w pokoju "1"

Zabezpieczenie obwodów oświetlenia głównego w pokoju "1"

Zabezpieczenie obwodów oświetlenia w pokoju "1" (kinkiet)

Zabezpieczenie przed porażeniem

Zabezpieczenie gniazd 16A/230V w pokoju "2"

Zabezpieczenie obwodów oświetlenia głównego w pokoju "2"

Zabezpieczenie przed porażeniem

Zabezpieczenie gniazd zasilających 16A/230V garaż

Zabezpieczenie obwodów oświetlenia w garażu

Do pobrania

Wariant premium

Pobierz

Schemat elektryczny

Pobierz

Rozdzielnica ta zapewnia zasilanie mieszkania z przygotowaną instalacją trójfazową. Podstawą rozdziału energii w tej instalacji jest obudowa rozdzielnicy elektrycznej KP-DB-I-MF-424. Obudowa wykonana jest z metalu i służy do zabudowy podtynkowej, co oznacza że po zamontowaniu jest zlicowana ze ścianą. W rozdzielnicy tej można zabudować do 96 aparatów jednomodułowych. W tej rozdzielnicy zabudowane są komponenty łączeniowe i zabezpieczające instalację i urządzenia, a przede wszystkim jej użytkowników przed stanami awaryjnymi takimi jak przeciążenia, zwarcia i upływy prądu z instalacji (porażenie ciała ludzkiego jest efektem takiego upływu).
Rozdzielnica domowa w wariancie premium zawiera główny aparat rozłączający całą instalację - rozłącznik izolacyjny KMI. Dzięki temu urządzeniu, użytkownik może odciąć zasilanie całej instalacji np. w przypadku potrzeby prac modernizacyjnych. W rozdzielnicy zaplanowano także możliwość wzrokowego sprawdzenia czy instalacja jest pod napięciem - dzięki trójfazowemu wskaźnikowi obecności napięcia KLI.
W tej wersji rozdzielnicy przewidziano montaż głównego zabezpieczenia przed przepięciami (np. pochodzącymi z wyładowań atmosferycznych) w postaci aparatu KSD-T1T2 275/240 3P+N. Jest to ochronnik w wykonaniu warystorowym dla klasy T1 i T2.
Ta wersja instalacji zawiera podział na dziewięć sekcji zabezpieczeń przed porażeniem, które obejmują różne strefy budynku. Główne zabezpieczenie przed porażeniem to wyłącznik trójfazowy KRD6-4/40/30-A obejmujący swoją ochroną obwody trójfazowe np. rekuperacja, płyta indukcyjna. To zabezpieczenie ma parametry prądu znamionowego rzędu czterdziestu amper (In=40A) oraz z prądu upływu o wartości trzydziestu miliamper (Id=30mA). Obydwa parametry są powszechnie spotykane w podobnych instalacjach, a zabezpieczenie upływu jest zgodne z obowiązującymi normami prawa budowlanego w odniesieniu do instalacji elektrycznej. Kolejnych osiem obwodów ochrony przed porażeniem to aparaty KRD6-2/25/30-A i podobnie jak powyżej parametry (In=25A oraz prąd upływu 30mA) są zgodne z obowiązującymi wymaganiami norm budowlanych.
Zabezpieczenie obwodów gniazd zasilających (wtyczkowych) w każdym z pomieszczeń: kuchni, sypialni czy pokoi to wyłączniki nadmiarowo-prądowe o charakterystyce B oraz prądzie znamionowym równym szesnaście amper (In=16A) KMB6-B16/1. Oddzielne zabezpieczenie instalacji oświetleniowej w każdej z wspomnianych stref zrealizowane jest przez zastosowanie wyłącznika nadmiarowego o charakterystyce B oraz o prądzie znamionowym dziesięciu amper (In=10A) KMB6-B10/1.
Instalacja elektryczna w wariancie premium to także trzy specjalne zabezpieczenia nadmiarowo-prądowe do obwodów trójfazowych: pierwsze z nich to zabezpieczenie obwodu kuchni indukcyjnej za pomocą aparatu KMB6-C20/3 (prąd znamionowy In=20A oraz charakterystyka "C"), kolejne dwa to wyłączniki KMB6-B16/3 do obwodów rekuperacji oraz gniazda wtyczkowego trójfazowego (tzw. "siłowego") w garażu.

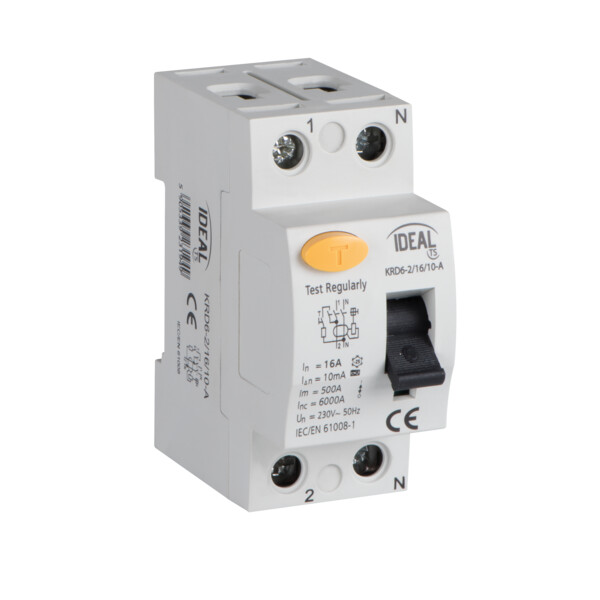

Specjalny obwód ochrony przed porażeniem to pomieszczenie łazienki, które w tej wersji instalacji traktujemy ze szczególną uwagą w kontekście możliwości bycia porażonym (środowisko wilgotne) i dlatego dla łazienki przewidziano bardzo czuły aparat KRD6-2/16/10-A o prądzie znamionowym szesnaście amper (In=16A) oraz prądzie upływu o wartości dziesięciu miliamper. Jest to wartość zbyt niska w kontekście pomieszczeń mieszkalnych, ale idealna jeśli chodzi o wspomniane specyficzne warunki panujące w łazience.
Dla zewnętrznych obwodów typu silniki rolet czy gniazdo zewnętrzne (o wysokim stopniu szczelności) przewidziano odrębne zabezpieczenia typu KRO6-2/B16/30-A. Są to aparaty kombinowane zawierające elementy ochrony przed przeciążeniem, zwarciem jaki i upływem prądu. Ich parametry to prąd znamionowy In=16A, charakterystyka "B" oraz prąd upływu wartości trzydziestu miliamper (Id=30mA)
