Wariant ekonomiczny

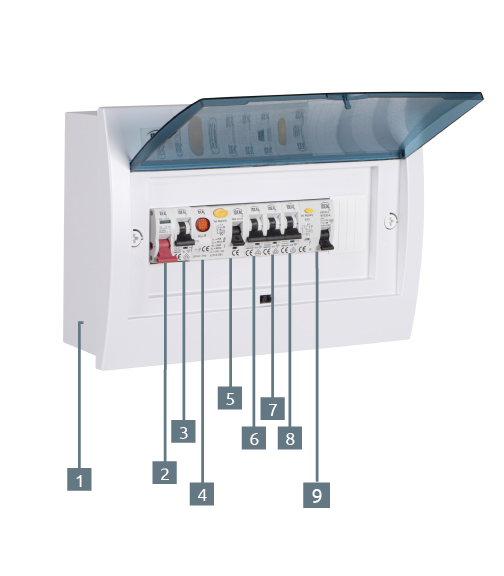

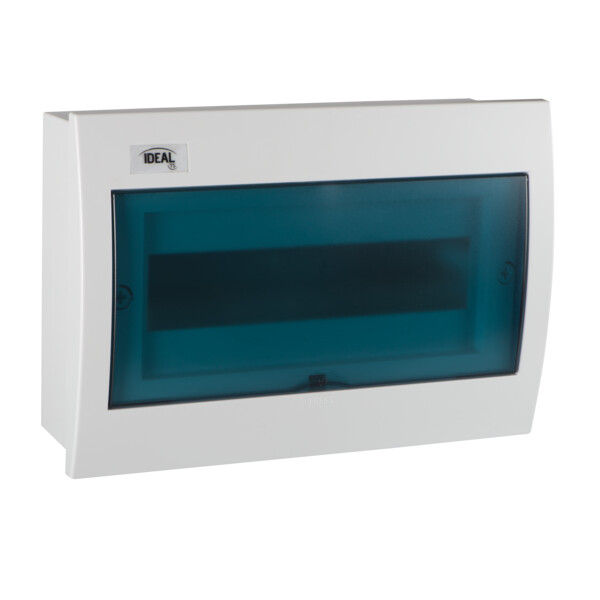

• Rozdzielnica ta zapewnia zasilanie mieszkania z przygotowaną instalacją jednofazową. Podstawą rozdziału energii w tej instalacji jest obudowa rozdzielnicy elektrycznej. Zabudowa w wersji podtynkowej, rozdzielnica licuje się estetycznie z miejscem montażu (ścianą). Obudowa rozdzielnicy KDB-F12T przygotowana jest na montaż do dwunastu aparatów jednomodułowych. W tej rozdzielnicy zabudowane są komponenty łączeniowe i zabezpieczające instalację i urządzenia, a przede wszystkim jej użytkowników przed stanami awaryjnymi takimi jak przeciążenia, zwarcia i upływy prądu z instalacji (porażenie ciała ludzkiego jest efektem takiego upływu).

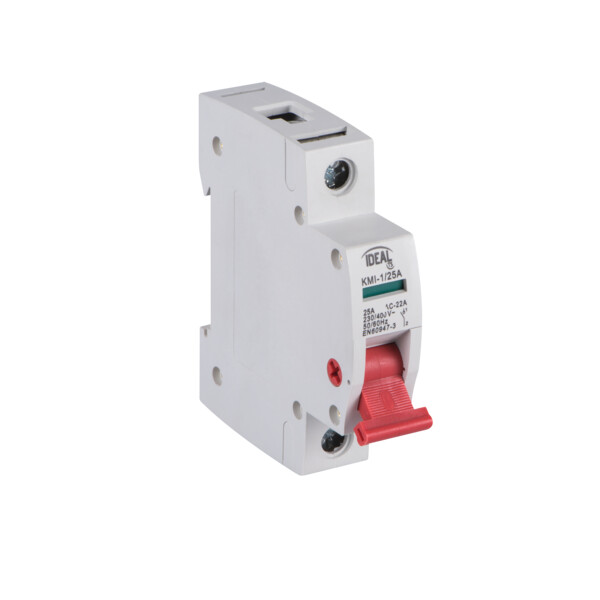

• Opisywana wersja rozdzielnicy zawiera główny aparat rozłączający całą instalację - rozłącznik izolacyjny KMI. Dzięki temu urządzeniu, użytkownik może odciąć zasilanie całej instalacji np. w przypadku potrzeby prac modernizacyjnych. W rozdzielnicy zaplanowano także możliwość wzrokowego sprawdzenia czy instalacja jest pod napięciem - dzięki wskaźnikowi obecności napięcia KLI.

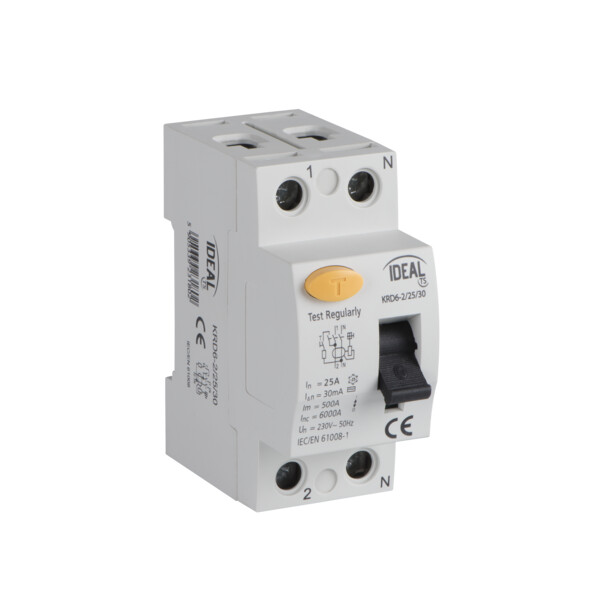

• Podstawowy aparat zabezpieczający instalację w przypadku upływu prądu (zabezpieczenie przed porażeniem) to wyłącznik różnicowo-prądowy KRD. W tej wersji rozdzielnicy zastosowano wyłącznik dwupolowy, z prądem znamionowym o wartości dwudziestu pięciu amper (In=25A) oraz z prądem upływu o wartości trzydziestu miliamper (Id=30mA). Wskazane parametry są powszechnie spotykane w podobnych instalacjach, a zabezpieczenie upływu zgodne z obowiązującymi normami prawa budowlanego w odniesieniu do instalacji elektrycznej.
• Zabezpieczenie obwodów gniazd zasilających (wtyczkowych) to dwa wyłączniki nadmiarowo-prądowe o charakterystyce B oraz prądzie znamionowym równym szesnaście amper (In=16A). Użycie dwóch aparatów KMB6-B16/1 zapewnia rozdzielenie instalacji gniazd wtykowych na dwie strefy: pomieszczeń mieszkalnych i strefy łazienki. Oddzielne zabezpieczenie instalacji oświetleniowej zrealizowane jest przez zastosowanie wyłącznika nadmiarowego o charakterystyce B (KMB6-B10/1) o prądzie znamionowym dziesięciu amper (In=10A)
• W tej wersji instalacji przewidziano oddzielne zabezpieczenie obwodów gniazd wtykowych oraz piekarnika w kuchni dzięki zabezpieczeniu różnicowo-nadmiarowemu. Produkt KRO6-2/B16/30 to zabezpieczenie nadmiarowe o charakterystyce B i prądzie znamionowym szesnaście amper (In=16A).
  W przypadku prądu upływu (porażenia) wartość zabezpieczenia to trzydzieści miliamper (Id=30mA)
