Zaciskowe bloki rozdzielcze KTB marki IDEAL TS by Kanlux

Bloki zaciskowe rozdzielcze to aparaty modułowe, które znajdują zastosowanie w rozdzielnicach niskiego napięcia. Dzięki tym urządzeniom możliwe jest użycie przewodów o innych średnicach oraz podział zasilania na różne obwody, a także odseparowanie zacisków fazowych (neutralnych i ochronnych). Specjalna konstrukcja umożliwia montaż listew bloków rozdzielczych na szynach TH/TS 35 oraz ewentualnie na płytach montażowych.

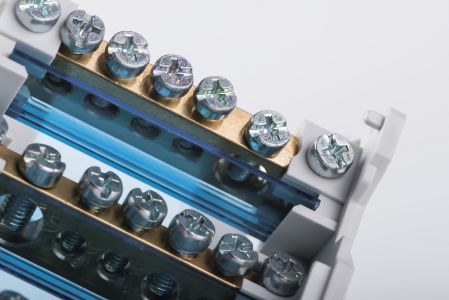

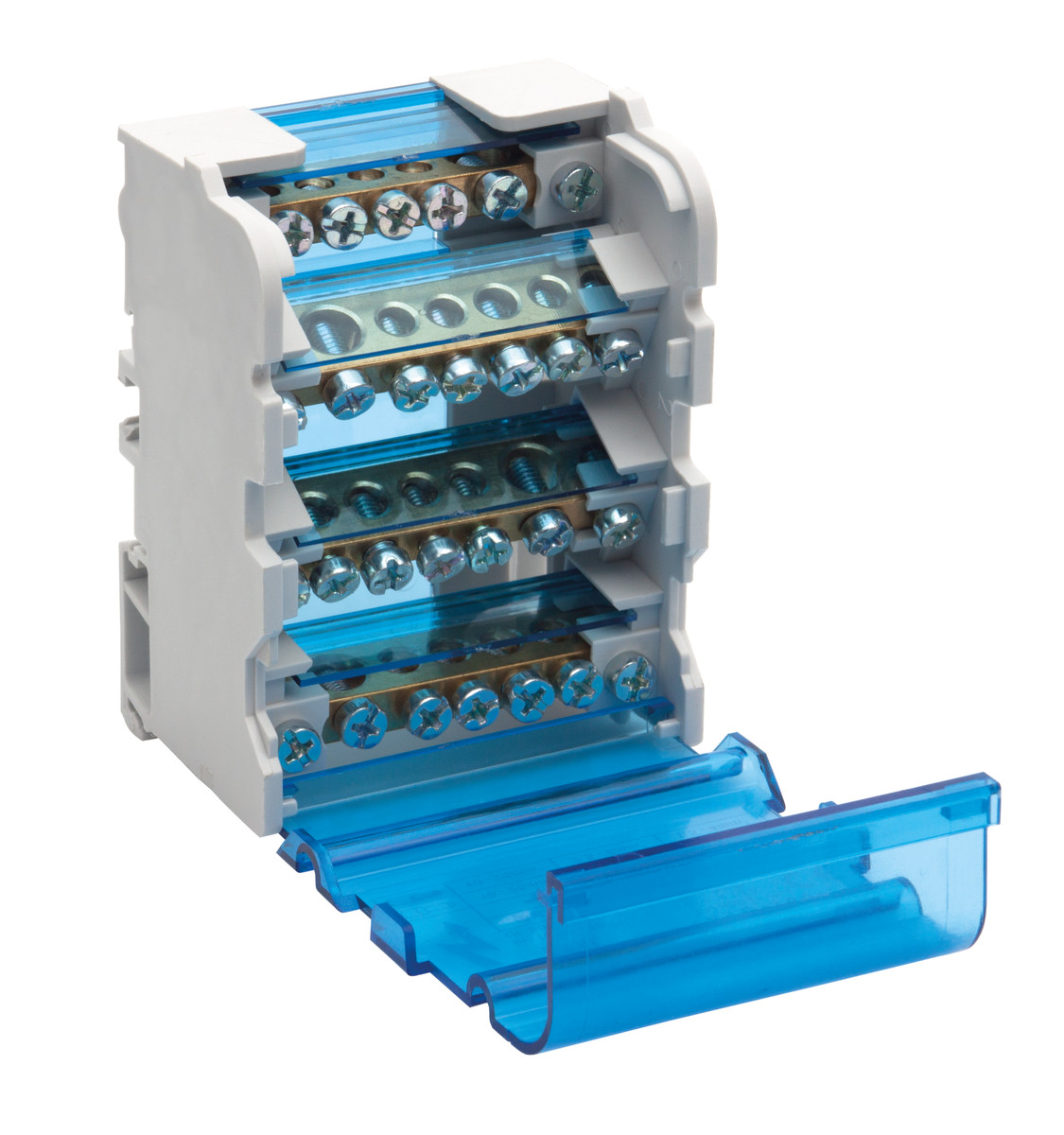

Bloki wielopolowe (w ofercie IDEAL TS by Kanlux występują 1- i 4-polowe) składają się z listew mosiężnych, otworowanych na różne średnice przewodów z zaciskami śrubowymi oraz obudowy wykonanej z materiału PA66 z pokrywą transparentną.


W tej rodzinie znalazły się 3 typy produktów:

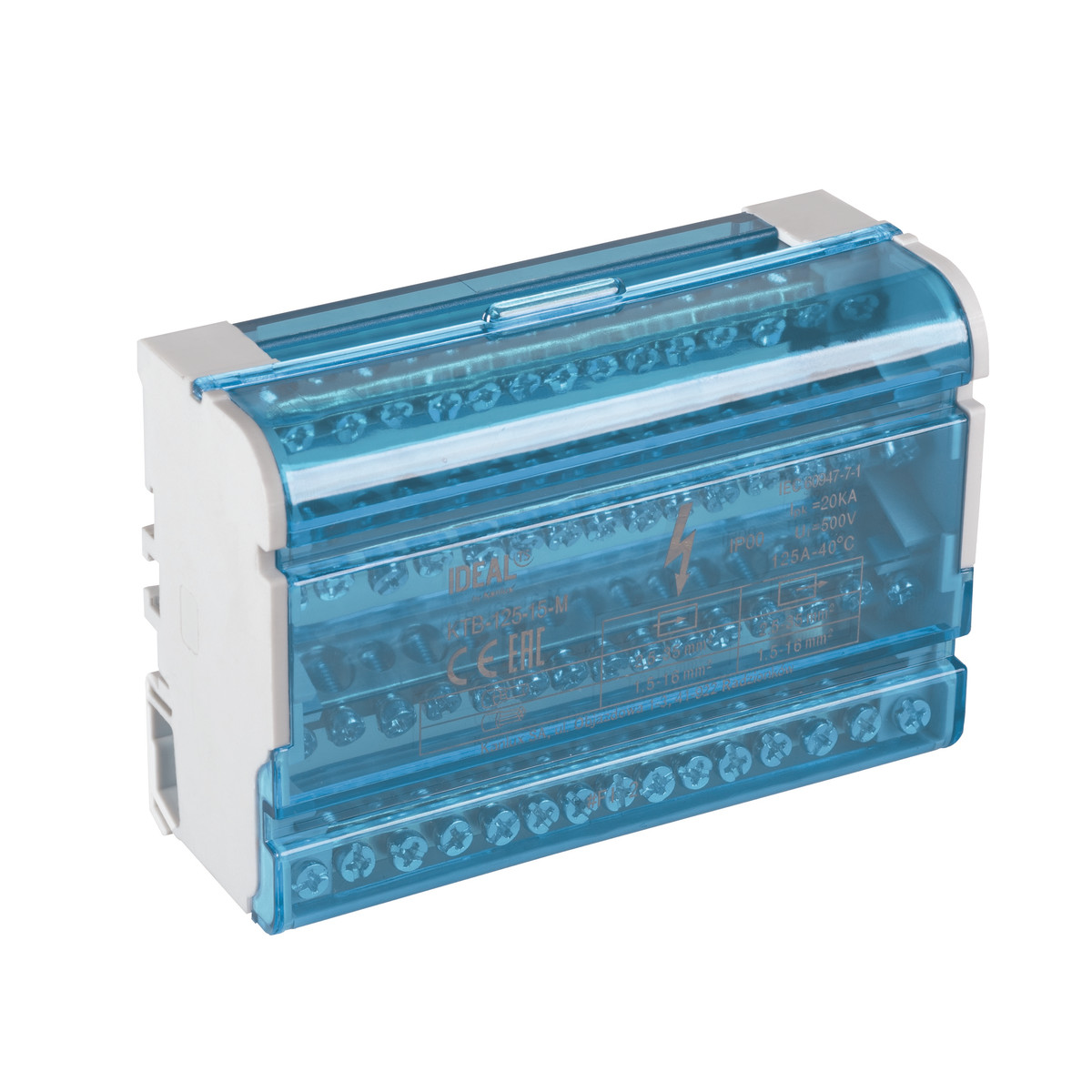

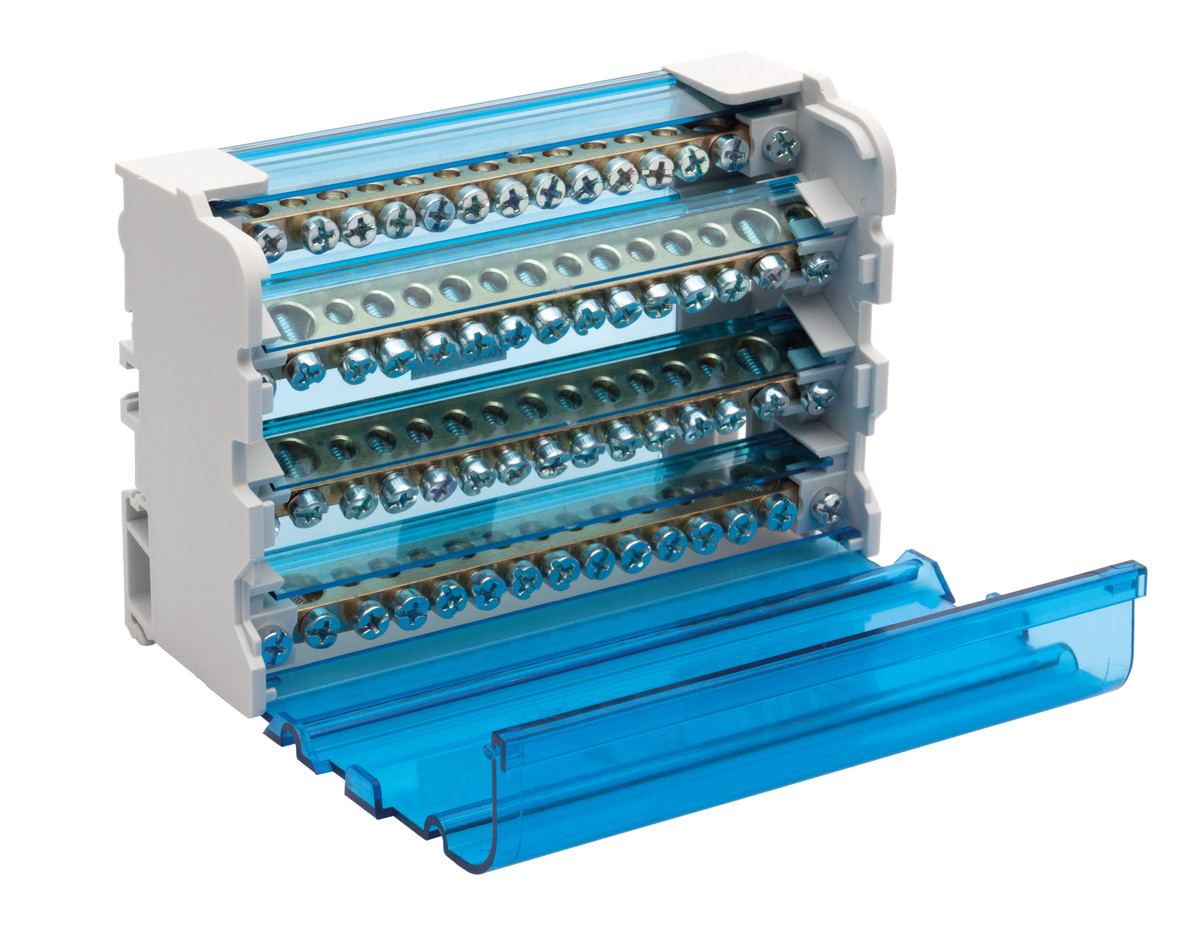

a)    blok łączeniowy zaciskowy czteropolowy KTB-125-15-M

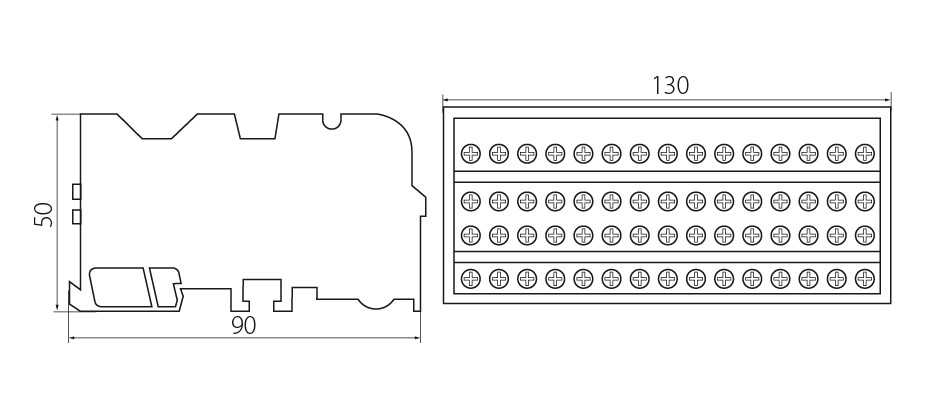

Jest to największy przedstawiciel tej rodziny. Blok czteropolowy, o prądzie znamionowym In=100A oraz wymiarach 50x90x130mm, posiada 4 belki mosiężne otworowane pod przekroje przewodów:
- zasilanie 2 x 10-25mm2
- odpływy  6 x 0,75-4mm2, 7 x 1,5-6mm2

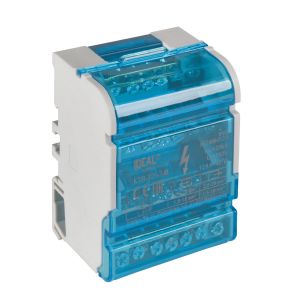

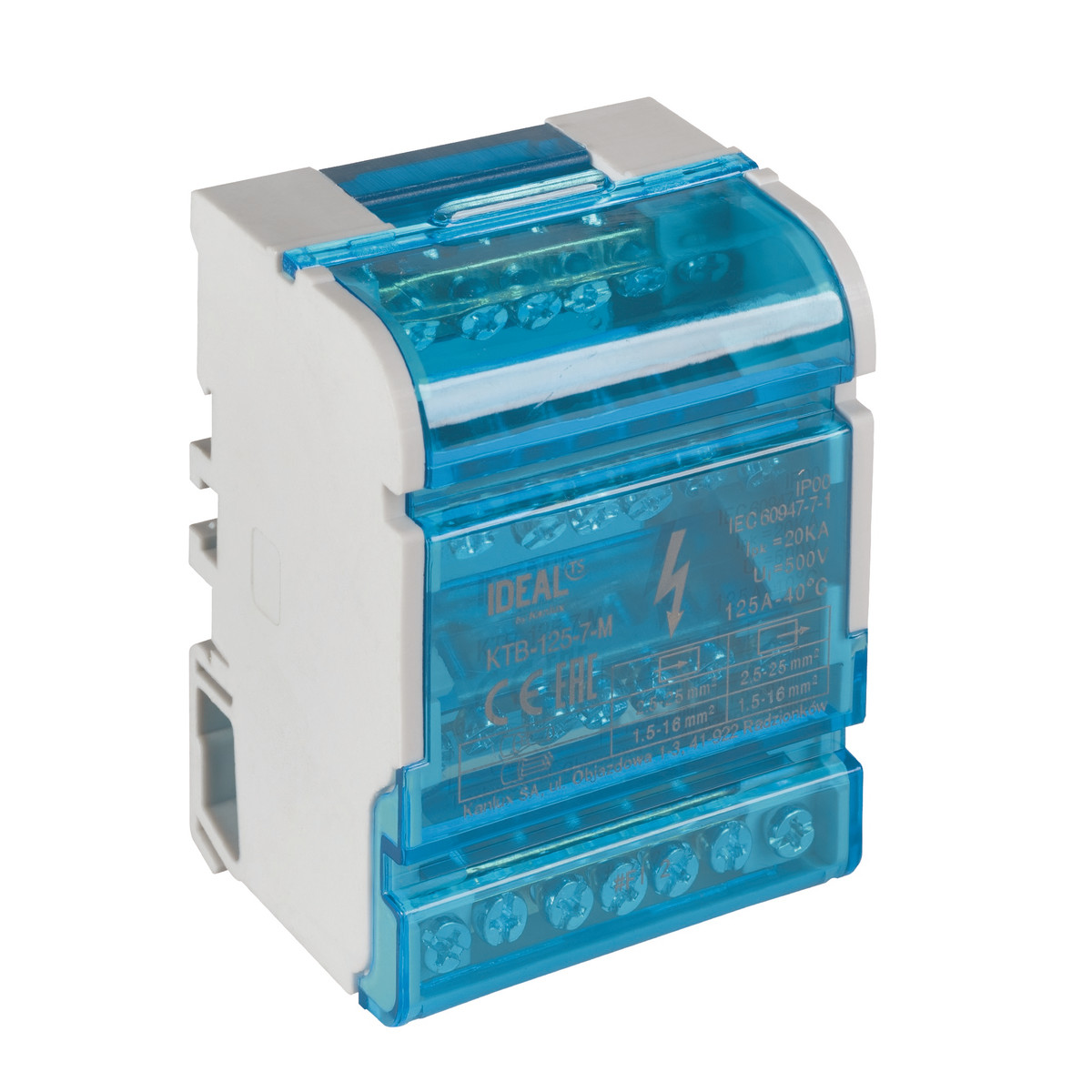

b)    blok łączeniowy zaciskowy czteropolowy KTB-125-7-M

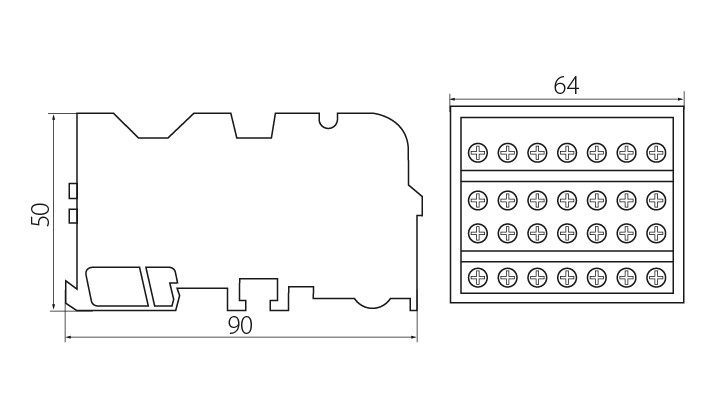

Jest to średni przedstawiciel rodziny KTB. Ten blok czteropolowy, o prądzie znamionowym In=100A oraz wymiarach 50x90x64mm, posiada 4 belki mosiężne otworowane pod przekroje przewodów:
- zasilanie 1 x 10-25mm2
- odpływy  3 x 0,75-4mm2, 3 x1,5-6mm2

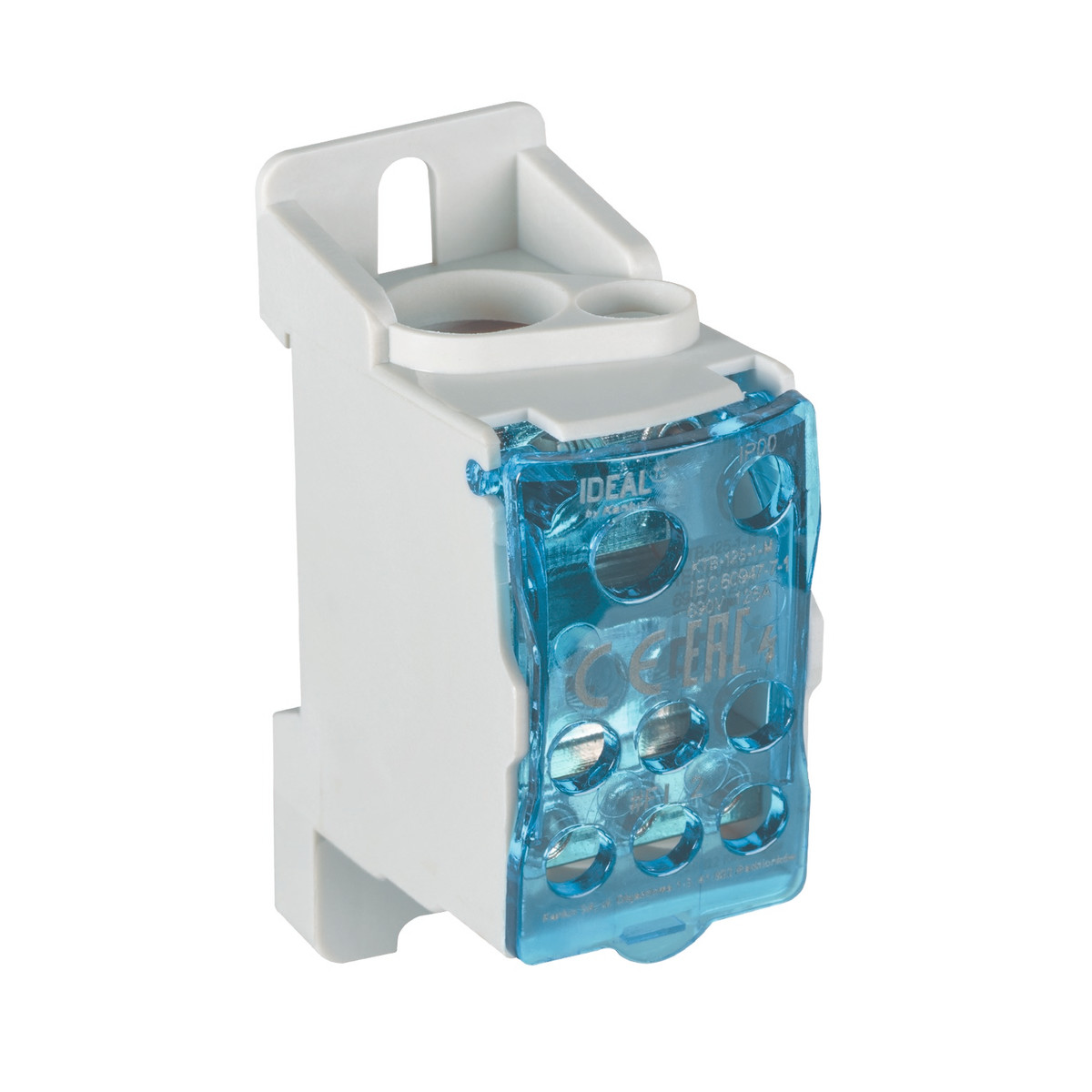

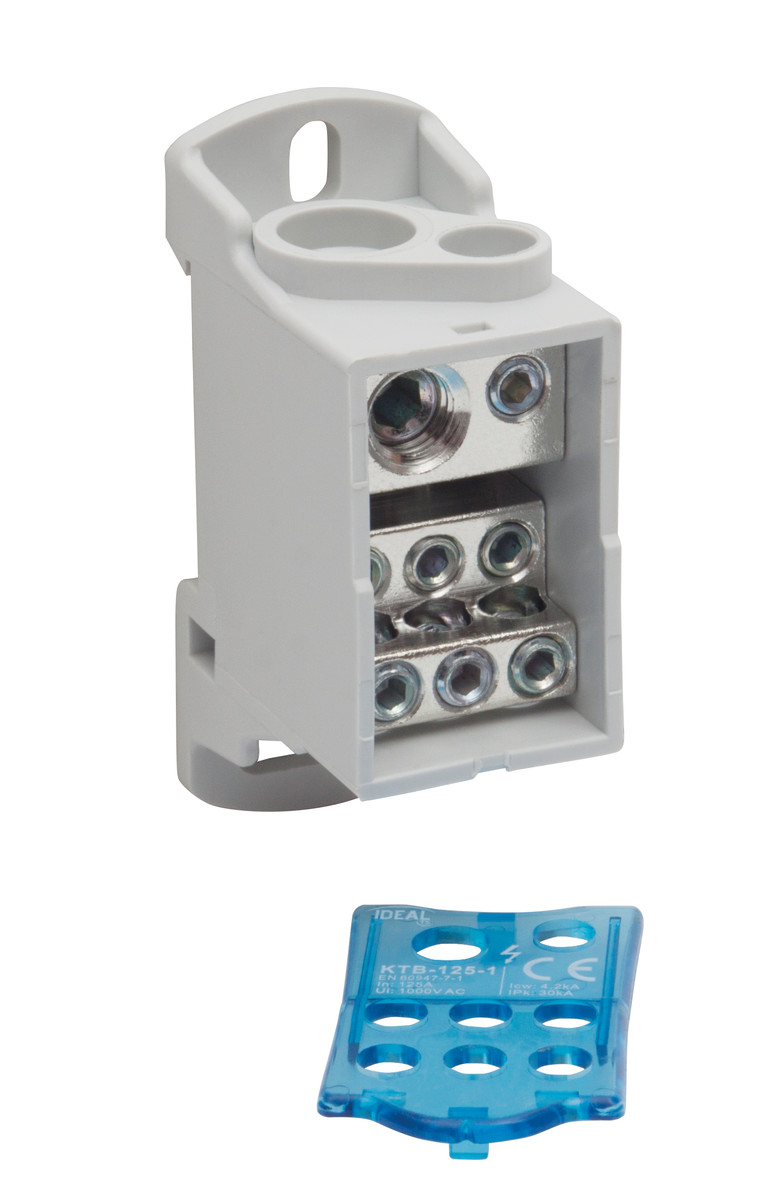

c)    blok łączeniowy zaciskowy jednopolowy KTB-125-1-M

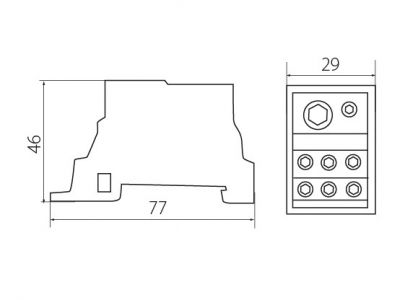

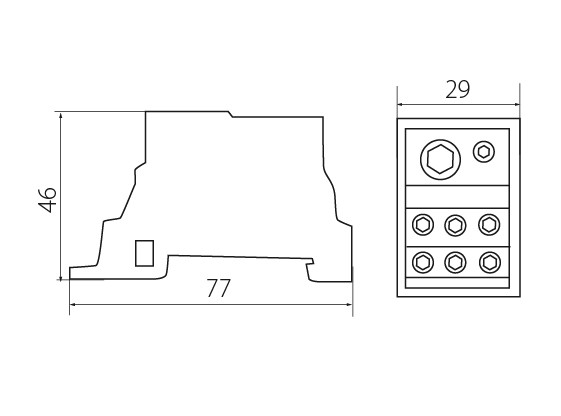

Jest to najmniejszy przedstawiciel rodziny KTB. Blok jednopolowy, o prądzie znamionowym In=125A oraz wymiarach 46x77x29mm, który posiada belki mosiężne otworowane pod przekroje przewodów:
- zasilanie 1 x 10-35mm2
- odpływy  1 x 6-16mm2, 6 x 2,5 - 16mm2

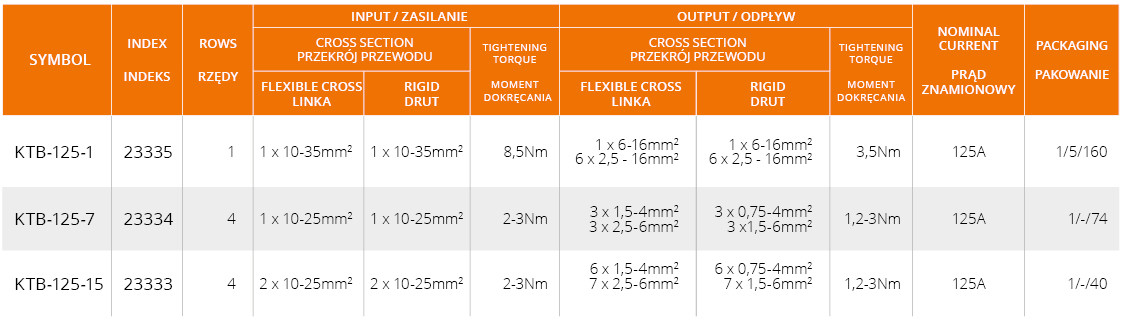

Zbiorcza tabela parametrów dla zaciskowych bloków rozdzielczych KTB (przekroje i momenty dokręcania):

Dane techniczne:
Norma EN60947-7-1
Prąd zwarciowy wytrzymywany Icw do 4,5kA
Prąd zwarciowy szczytowy Ipk do 20kA
Znamionowe napięcie izolacji Ui up do 1000V
Prąd znamionowy In 100A / 125A
Montaż szyna DIN 35mm
